Độ Chặt Của Đất K Là Gì? Công Thức Tính K95, K98 Và Thí Nghiệm Rót Cát

Trong thi công nền đường, san lấp mặt bằng, nền nhà xưởng và các công trình hạ tầng, độ chặt của đất K là một trong những chỉ tiêu quan trọng để đánh giá chất lượng đầm nén trước khi nghiệm thu.

Một lớp đất nhìn bằng mắt thường có thể khá bằng phẳng và chắc chắn nhưng chưa chắc đã đạt yêu cầu kỹ thuật. Vì vậy, sau khi san rải và lu lèn, đơn vị thi công thường phải tiến hành thí nghiệm độ chặt K ngoài hiện trường để xác định lớp vật liệu có đạt K95, K98 hoặc mức độ chặt được thiết kế yêu cầu hay không.

Trong thực tế, với đất, cấp phối đá dăm và những vật liệu khó lấy mẫu nguyên dạng bằng dao vòng, phương pháp rót cát theo 22 TCN 346:2006 được sử dụng phổ biến để xác định khối lượng thể tích khô thực tế, từ đó tính hệ số đầm chặt K.

Bài viết dưới đây sẽ giúp bạn hiểu rõ độ chặt K là gì, K95 K98 là gì, công thức tính độ chặt K bằng rót cát, cách xác định γmax và quy trình thí nghiệm ngoài hiện trường.

I. Độ chặt của đất K là gì?

Độ chặt K, hay còn gọi là hệ số đầm chặt K, thể hiện mức độ đầm chặt thực tế của lớp đất hoặc vật liệu ngoài hiện trường so với khối lượng thể tích khô lớn nhất có thể đạt được trong điều kiện thí nghiệm tiêu chuẩn.

Hiểu đơn giản:

K cho biết lớp đất ngoài công trường đã được đầm chặt đến mức nào so với trạng thái đầm chặt chuẩn xác định trong phòng thí nghiệm.

Hệ số K thường được biểu diễn dưới dạng phần trăm.

Ví dụ:

• K = 0,95 tương đương độ chặt 95%, thường gọi là K95.
• K = 0,98 tương đương độ chặt 98%, thường gọi là K98.
• K = 1,00 tương đương 100% giá trị khối lượng thể tích khô lớn nhất dùng làm chuẩn so sánh.

Độ chặt K càng cao cho thấy vật liệu đã được đầm nén càng tốt theo điều kiện chuẩn được sử dụng để đối chiếu.

Tuy nhiên, K không nên được hiểu đơn giản là “càng lớn càng tốt”. Giá trị yêu cầu phải căn cứ vào hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng của từng công trình.

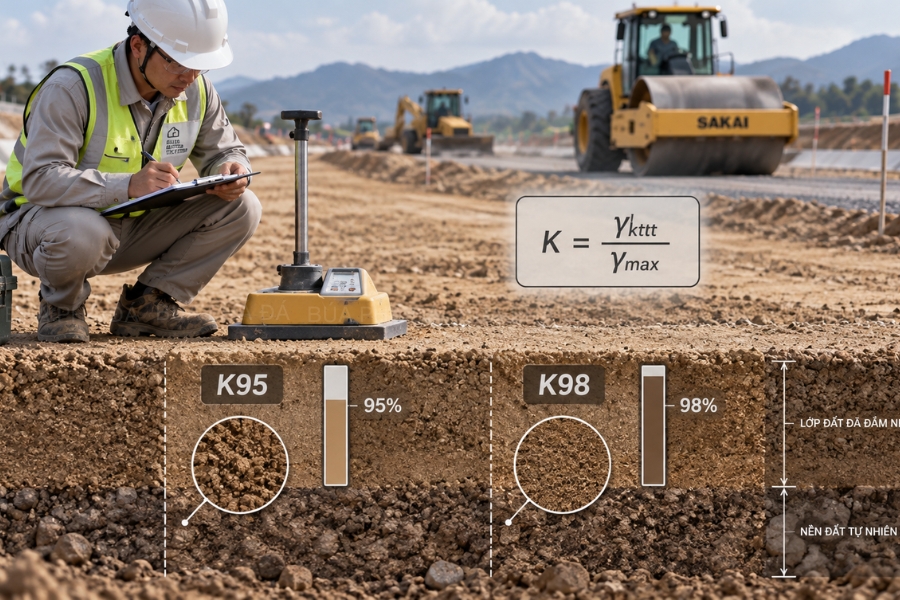

II. Vì sao phải kiểm tra độ chặt K của đất?

Kiểm tra độ chặt của đất K là một bước quan trọng trong kiểm soát chất lượng thi công nền và móng.

Nếu đất đắp không được đầm đủ chặt, bên trong lớp vật liệu vẫn tồn tại nhiều lỗ rỗng. Dưới tác động của tải trọng công trình, phương tiện giao thông hoặc nước, các hạt có thể tiếp tục dịch chuyển và sắp xếp lại, dẫn đến lún sau thi công.

Thí nghiệm độ chặt K giúp:

• Kiểm tra chất lượng lu lèn của từng lớp đất đắp.
• Xác định lớp nền có đạt K95, K98 hoặc giá trị thiết kế hay không.
• Làm cơ sở nghiệm thu nền đường, nền nhà xưởng và san lấp mặt bằng.
• Hạn chế hiện tượng lún, nứt hoặc mất ổn định nền.
• Kiểm soát chất lượng thi công giữa các lớp vật liệu.
• Cung cấp số liệu phục vụ hồ sơ quản lý chất lượng công trình.

Do đó, chỉ quan sát bề mặt hoặc kiểm tra bằng cảm quan không thể thay thế cho thí nghiệm xác định độ chặt K.

III. K95 và K98 là gì?

Đây là hai thuật ngữ thường xuyên xuất hiện trong hồ sơ thi công nền đường và san lấp.

Độ chặt K95

K95 nghĩa là:

K ≥ 0,95

hay khối lượng thể tích khô thực tế ngoài hiện trường đạt tối thiểu 95% giá trị khối lượng thể tích khô lớn nhất được dùng làm chuẩn.

Độ chặt K98

K98 nghĩa là:

K ≥ 0,98

Tức khối lượng thể tích khô thực tế phải đạt tối thiểu 98% giá trị chuẩn tương ứng.

K98 yêu cầu mức độ đầm chặt cao hơn K95.

Tùy thiết kế công trình, mỗi khu vực hoặc lớp kết cấu có thể được quy định mức K khác nhau. Không nên tự mặc định tất cả nền đường đều phải K98 hoặc mọi khu vực san lấp đều chỉ cần K95.

Giá trị K nghiệm thu cuối cùng phải căn cứ hồ sơ thiết kế và tiêu chuẩn kỹ thuật áp dụng cho dự án.

IV. γmax là gì và liên quan thế nào đến độ chặt K?

Muốn tính hệ số K, trước tiên phải có giá trị khối lượng thể tích khô lớn nhất, thường ký hiệu là:

γkmax hoặc γmax

Giá trị này được xác định từ thí nghiệm đầm nén trong phòng trên mẫu vật liệu đại diện.

Đối với đất xây dựng, có thể tham khảo TCVN 4201:2012 – Đất xây dựng – Phương pháp xác định độ chặt tiêu chuẩn trong phòng thí nghiệm.

Trong lĩnh vực nền, móng đường áp dụng hệ thống tiêu chuẩn ngành tương ứng, 22 TCN 346:2006 dẫn chiếu việc xác định giá trị chuẩn theo 22 TCN 333:2006 – Quy trình đầm nén đất, đá dăm trong phòng thí nghiệm.

Thí nghiệm trong phòng giúp xác định hai thông số quan trọng:

γmax: khối lượng thể tích khô lớn nhất.

Wopt hoặc Wtn: độ ẩm tốt nhất tương ứng với điều kiện đầm nén.

Sau đó, giá trị γmax được sử dụng để so sánh với khối lượng thể tích khô đo được ngoài công trường.

Đây chính là cơ sở để tính độ chặt K của đất.

V. Công thức tính độ chặt K của đất

Công thức tổng quát:

K = γktt / γmax

Nếu biểu diễn dưới dạng phần trăm:

K (%) = (γktt / γmax) × 100

Trong đó:

γktt: khối lượng thể tích khô thực tế của vật liệu ngoài hiện trường.

γmax: khối lượng thể tích khô lớn nhất xác định từ thí nghiệm đầm nén mẫu vật liệu tương ứng trong phòng.

Ví dụ cách tính độ chặt K

Giả sử kết quả thí nghiệm cho:

γktt = 1,90 g/cm³

và:

γmax = 1,96 g/cm³

Ta có:

K = 1,90 / 1,96 = 0,969

Hay:

K ≈ 96,9%

Nếu thiết kế yêu cầu K95 thì vị trí này đạt yêu cầu.

Nếu thiết kế yêu cầu K98 thì vị trí này chưa đạt và cần được xử lý, lu lèn bổ sung theo biện pháp thi công phù hợp trước khi kiểm tra lại.

VI. Phương pháp rót cát xác định độ chặt K là gì?

Thí nghiệm rót cát là phương pháp xác định thể tích của hố đào ngoài hiện trường bằng một loại cát chuẩn có khối lượng thể tích đã biết.

Nguyên lý khá đơn giản.

Đầu tiên, kỹ thuật viên đào một hố tại vị trí cần kiểm tra và thu toàn bộ vật liệu trong hố để xác định khối lượng và độ ẩm.

Sau đó, cát chuẩn được rót vào đầy hố.

Do đã biết khối lượng thể tích của cát chuẩn nên từ lượng cát đi vào hố có thể tính được thể tích hố đào.

Từ thể tích hố và khối lượng vật liệu lấy ra, ta xác định được:

Khối lượng thể tích tự nhiên → khối lượng thể tích khô → hệ số đầm chặt K.

VII. Khi nào sử dụng phương pháp rót cát?

Theo 22 TCN 346:2006, phương pháp phễu rót cát được sử dụng để xác định khối lượng thể tích khô của các lớp vật liệu nền và móng đường như:

• Đất.
• Đất gia cố.
• Đá gia cố.
• Cấp phối đá dăm.
• Cấp phối thiên nhiên.
• Các loại vật liệu nền, móng phù hợp khác.

Phương pháp đặc biệt hữu ích đối với vật liệu khó lấy mẫu nguyên dạng bằng dao vòng.

Theo phạm vi của 22 TCN 346:2006, vật liệu được thử phải có không quá 50% lượng hạt nằm trên sàng 19 mm.

Nếu vật liệu có hạt quá cỡ, kết quả phải được xử lý và hiệu chỉnh theo phương pháp thích hợp của tiêu chuẩn áp dụng.

Không nên tiến hành thí nghiệm tại vị trí có nước chảy vào hố hoặc điều kiện hố đào không đảm bảo yêu cầu thử nghiệm.

VIII. Cát chuẩn dùng trong thí nghiệm rót cát có yêu cầu gì?

Cát chuẩn không phải loại cát bất kỳ lấy ngoài công trường.

Theo yêu cầu của phương pháp rót cát, cát phải sạch, khô, tơi, hạt cứng và có cấp hạt phù hợp.

Theo 22 TCN 346:2006, cát chuẩn sử dụng cho bộ phễu rót cát có kích cỡ hạt:

Lọt sàng 2,36 mm và nằm trên sàng 0,30 mm.

Hệ số đồng nhất của cát:

Cu = D60 / D10 < 2,0

Trước khi sử dụng, phải xác định khối lượng thể tích của cát chuẩn và hiệu chuẩn bộ phễu.

Đây là bước rất quan trọng bởi nếu khối lượng thể tích cát chuẩn sai thì thể tích hố tính được cũng sai, kéo theo kết quả K bị sai.

IX. Quy trình thí nghiệm độ chặt K bằng rót cát

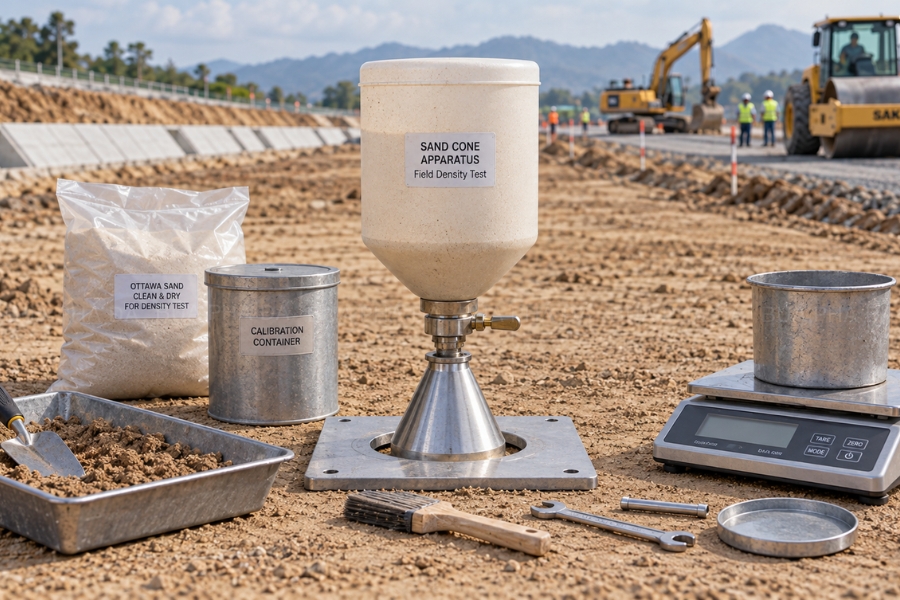

Bước 1: Chuẩn bị dụng cụ

Thiết bị cơ bản gồm:

• Bộ phễu rót cát.
• Bình chứa cát.
• Tấm đế định vị.
• Cát chuẩn đã hiệu chuẩn.
• Cân.
• Dụng cụ đào hố.
• Khay hoặc thùng chứa mẫu.
• Hộp xác định độ ẩm.
• Dụng cụ lấy mẫu và các thiết bị hỗ trợ cần thiết.

Trước khi ra hiện trường cần xác định khối lượng thể tích của cát chuẩn và khối lượng cát chứa trong phần phễu cùng đế định vị.

Bước 2: Cân bộ phễu trước thí nghiệm

Đổ cát chuẩn vào bình chứa.

Cân toàn bộ bộ dụng cụ cùng cát trước khi rót.

Ký hiệu:

A = khối lượng bộ phễu và cát trước thí nghiệm, g.

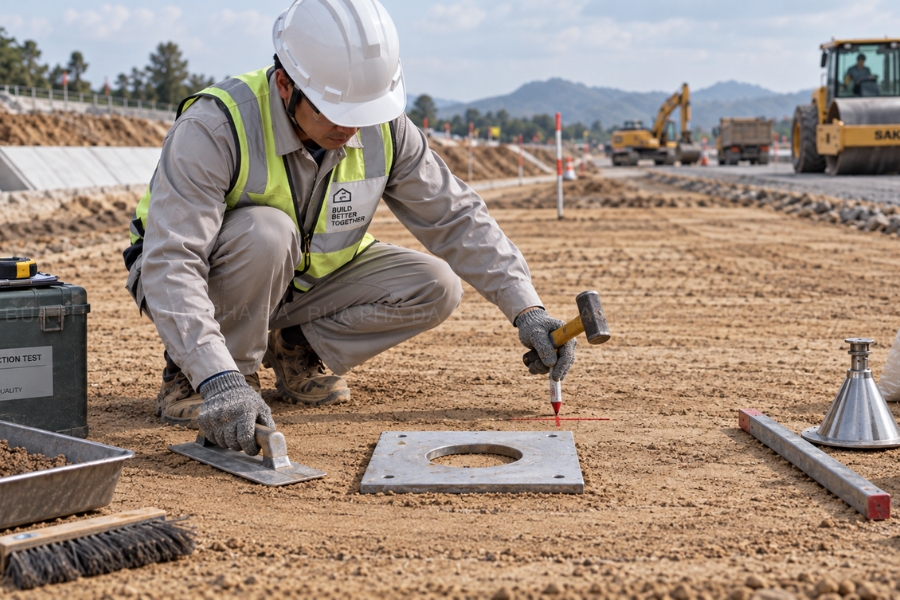

Bước 3: Chuẩn bị vị trí thí nghiệm

Làm phẳng bề mặt lớp vật liệu.

Đặt tấm đế định vị sao cho tiếp xúc tốt với bề mặt và cố định đế.

Vị trí thử cần đại diện cho lớp vật liệu cần nghiệm thu, tránh lựa chọn vị trí bất thường không phản ánh chất lượng chung.

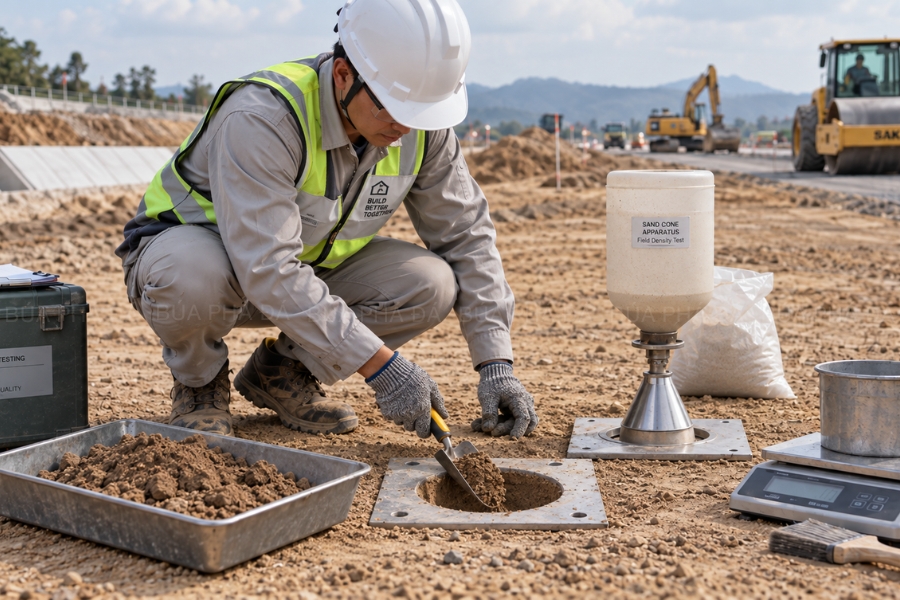

Bước 4: Đào hố thí nghiệm

Đào hố qua lỗ của tấm đế.

Theo 22 TCN 346:2006, đường kính hố khoảng 15 cm.

Chiều sâu hố phải bằng chiều dày của lớp vật liệu đã được lu lèn cần kiểm tra.

Nếu kết cấu được đắp và lu theo nhiều lớp thì phải kiểm tra từng lớp riêng biệt.

Không đào một hố xuyên qua nhiều lớp rồi sử dụng kết quả chung để đại diện cho toàn bộ các lớp.

Toàn bộ vật liệu lấy ra khỏi hố phải được thu gom đầy đủ để xác định khối lượng.

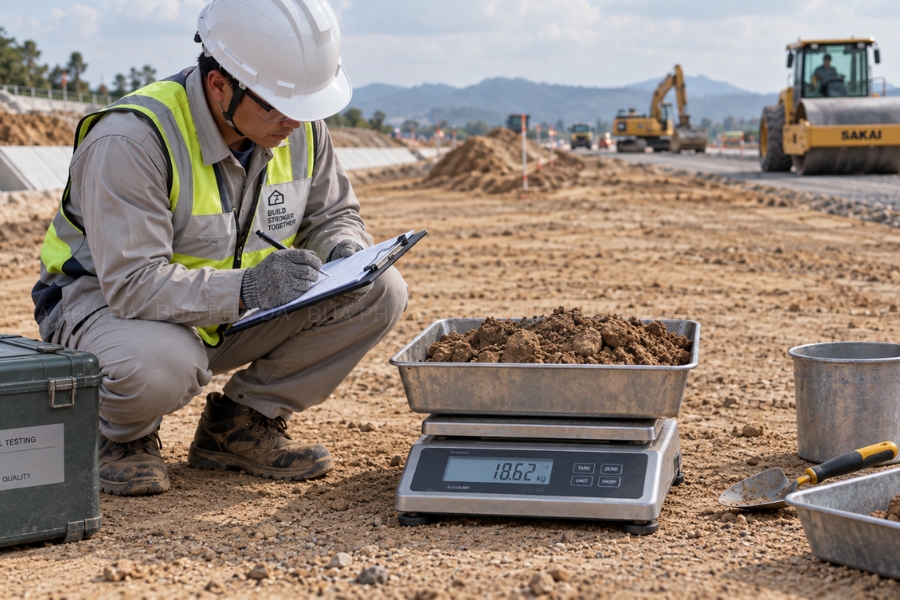

Bước 5: Xác định khối lượng và độ ẩm mẫu

Cân toàn bộ vật liệu đào ra khỏi hố.

Ký hiệu:

Mw = khối lượng tự nhiên của mẫu lấy từ hố, g.

Sau đó lấy mẫu đại diện để xác định độ ẩm:

Wtt = độ ẩm thực tế của vật liệu, %.

Việc hạn chế thất thoát độ ẩm trong quá trình thao tác là rất quan trọng, đặc biệt khi làm việc ngoài trời nắng nóng.

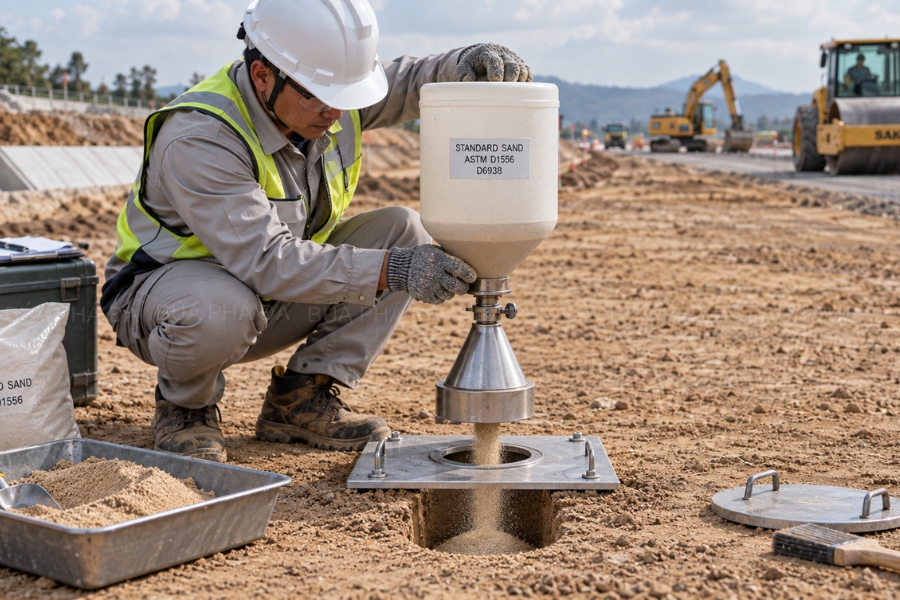

Bước 6: Rót cát chuẩn vào hố

Lau sạch khu vực miệng đế.

Đặt phễu đúng vị trí đã quy định và mở van cho cát chảy tự nhiên xuống hố.

Khi cát ngừng chảy, đóng van và nhấc bộ phễu lên.

Cân lượng cát và bộ dụng cụ còn lại.

Ký hiệu:

B = khối lượng bộ phễu và cát sau thí nghiệm, g.

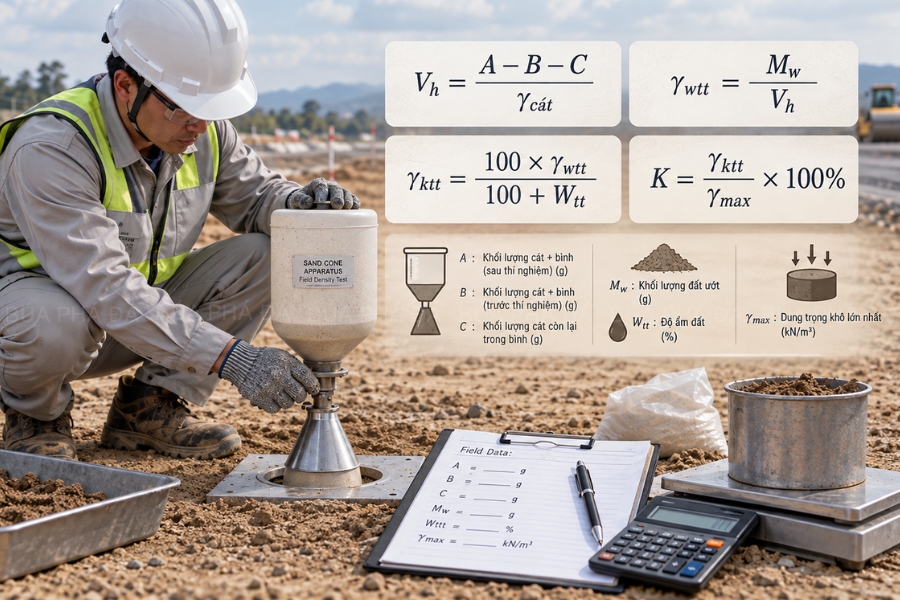

X. Công thức tính độ chặt K bằng phương pháp rót cát

1. Khối lượng cát nằm trong hố đào

Khối lượng cát thực tế đi vào hố:

Mh = A − B − C

Trong đó:

A: khối lượng bộ phễu và cát trước thí nghiệm.

B: khối lượng bộ phễu và cát sau thí nghiệm.

C: khối lượng cát chứa trong phần phễu và đế định vị được xác định trong quá trình hiệu chuẩn.

2. Tính thể tích hố đào

Công thức:

Vh = (A − B − C) / γcát

Trong đó:

Vh: thể tích hố đào, cm³.

γcát: khối lượng thể tích của cát chuẩn, g/cm³.

3. Khối lượng thể tích tự nhiên ngoài hiện trường

Công thức:

γwtt = Mw / Vh

Trong đó:

Mw: khối lượng tự nhiên của vật liệu đào ra khỏi hố.

Vh: thể tích hố đào.

4. Khối lượng thể tích khô thực tế

Công thức:

γktt = 100 × γwtt / (100 + Wtt)

Hoặc:

γktt = γwtt / (1 + Wtt/100)

Trong đó:

Wtt: độ ẩm thực tế của mẫu, %.

5. Công thức tính hệ số đầm chặt K

Công thức cuối cùng:

K = γktt / γmax

Nếu biểu diễn theo phần trăm:

K (%) = (γktt / γmax) × 100

So sánh kết quả với yêu cầu thiết kế để xác định vị trí thí nghiệm đạt hay không đạt độ chặt yêu cầu.

XI. Ví dụ tính K bằng rót cát

Giả sử thí nghiệm tại hiện trường có số liệu:

A = 5.600 g

B = 2.200 g

C = 950 g

γcát = 1,40 g/cm³

Mw = 3.650 g

Wtt = 9%

γmax = 1,96 g/cm³

Khối lượng cát trong hố:

Mh = 5.600 − 2.200 − 950 = 2.450 g

Thể tích hố:

Vh = 2.450 / 1,40 = 1.750 cm³

Khối lượng thể tích tự nhiên:

γwtt = 3.650 / 1.750 ≈ 2,086 g/cm³

Khối lượng thể tích khô:

γktt = 2,086 / (1 + 9/100)

γktt ≈ 1,914 g/cm³

Hệ số độ chặt:

K = 1,914 / 1,96 ≈ 0,977

Tương đương:

K ≈ 97,7%

Như vậy:

Nếu thiết kế yêu cầu K95 → đạt.

Nếu thiết kế yêu cầu K98 → chưa đạt.

XII. Độ ẩm ảnh hưởng thế nào đến độ chặt của đất?

Độ ẩm là yếu tố có ảnh hưởng lớn đến quá trình đầm nén.

Khi đất quá khô, ma sát giữa các hạt lớn khiến chúng khó dịch chuyển để sắp xếp vào trạng thái chặt hơn.

Khi bổ sung nước đến mức thích hợp, nước hỗ trợ các hạt đất dịch chuyển và sắp xếp tốt hơn dưới tác dụng của thiết bị đầm.

Tuy nhiên, nếu độ ẩm quá cao, nước chiếm một phần thể tích lỗ rỗng và có thể khiến hiệu quả đầm nén giảm.

Vì vậy trong thí nghiệm đầm nén phòng thường xác định đồng thời:

khối lượng thể tích khô lớn nhất γmax

và:

độ ẩm tốt nhất Wopt.

Kiểm soát độ ẩm vật liệu gần vùng thích hợp là một trong những yếu tố quan trọng giúp thi công đạt K95 hoặc K98 hiệu quả hơn.

XIII. Độ chặt K phụ thuộc vào những yếu tố nào?

Kết quả độ chặt của đất không chỉ phụ thuộc vào số lượt lu.

Nó còn chịu ảnh hưởng bởi:

Loại vật liệu: đất cát, đất sét, đất đồi hay cấp phối đá dăm có đặc tính đầm nén khác nhau.

Độ ẩm: quá khô hoặc quá ướt đều có thể làm giảm hiệu quả lu lèn.

Chiều dày lớp rải: lớp vật liệu quá dày khiến năng lượng đầm khó truyền xuống phía dưới.

Thiết bị lu: lu rung, lu bánh thép, lu chân cừu hoặc thiết bị đầm khác phù hợp với từng loại vật liệu.

Số lượt lu: số lượt quá ít có thể không đạt K yêu cầu.

Năng lượng đầm: biên độ rung, tải trọng, tốc độ di chuyển và phương pháp vận hành ảnh hưởng trực tiếp đến hiệu quả đầm.

Tính đồng nhất của vật liệu: vật liệu phân bố không đều hoặc thay đổi nguồn có thể làm γmax thay đổi.

XIV. Những nguyên nhân khiến thí nghiệm độ chặt K bị sai

Cát chuẩn chưa được hiệu chuẩn đúng

Sai khối lượng thể tích cát chuẩn sẽ làm sai thể tích hố và toàn bộ kết quả phía sau.

Thất thoát vật liệu khi đào hố

Nếu đất hoặc đá từ hố bị rơi ra ngoài mà không được thu lại đầy đủ, khối lượng mẫu sẽ thấp hơn thực tế.

Mất độ ẩm trước khi cân

Mẫu để ngoài nắng hoặc không được bảo quản tốt có thể mất nước, làm kết quả độ ẩm không phản ánh đúng trạng thái ban đầu.

Hố đào không đúng lớp cần kiểm tra

Đào xuyên nhiều lớp vật liệu làm kết quả không còn đại diện cho một lớp thi công cụ thể.

Thành hố bị sập

Nếu thành hố sập hoặc bị phá vỡ trong quá trình thao tác, thể tích hố có thể thay đổi và ảnh hưởng kết quả.

Vật liệu không đồng nhất

Khi nguồn vật liệu thay đổi đáng kể, γmax của mẫu đã thí nghiệm trước đó có thể không còn đại diện cho vật liệu đang thi công.

Chọn γmax không đúng mẫu vật liệu

Đây là lỗi đặc biệt nghiêm trọng.

K chỉ có ý nghĩa khi γktt ngoài hiện trường được so sánh với γmax phù hợp của loại vật liệu tương ứng.

XV. Rót cát và dao vòng khác nhau như thế nào?

Cả hai phương pháp đều có thể phục vụ việc xác định khối lượng thể tích của vật liệu ngoài hiện trường nhưng phạm vi sử dụng khác nhau.

Dao vòng phù hợp hơn với đất có thể lấy được mẫu nguyên dạng bằng vòng mẫu mà không làm phá vỡ đáng kể kết cấu mẫu.

Rót cát phù hợp với nhiều loại đất, cấp phối và vật liệu nền móng mà dao vòng khó sử dụng.

Vì vậy, lựa chọn phương pháp nào phải dựa trên loại vật liệu, yêu cầu kỹ thuật và tiêu chuẩn áp dụng chứ không nên lựa chọn chỉ dựa trên sự thuận tiện.

XVI. Thí nghiệm K95, K98 được sử dụng ở đâu?

Thí nghiệm xác định độ chặt K của đất thường xuất hiện trong:

• Thi công nền đường giao thông.
• San lấp mặt bằng nhà xưởng.
• Nền kho và khu công nghiệp.
• Đường nội bộ nhà máy.
• Nền bãi đỗ xe.
• Công trình hạ tầng kỹ thuật.
• Công trình dân dụng có hạng mục đất đắp.
• Khu đô thị và khu dân cư.
• Nền móng sử dụng cấp phối đá dăm hoặc vật liệu đắp phù hợp.

Tần suất và vị trí kiểm tra phải được xác định theo hồ sơ thiết kế, chỉ dẫn kỹ thuật, tiêu chuẩn áp dụng và kế hoạch kiểm soát chất lượng của công trình.

XVII. Thí nghiệm độ chặt K cần những kết quả nào?

Một bộ số liệu phục vụ tính toán thường cần xác định được:

Khối lượng vật liệu tự nhiên lấy từ hố.

Độ ẩm thực tế của mẫu.

Thể tích hố đào.

Khối lượng thể tích tự nhiên.

Khối lượng thể tích khô thực tế.

γmax của vật liệu tương ứng.

Hệ số đầm chặt K.

Kết quả sau đó được so sánh với yêu cầu thiết kế như K95 hoặc K98 để đưa ra đánh giá đạt hoặc không đạt.

XVIII. Câu hỏi thường gặp về độ chặt K của đất

1. Độ chặt K95 là bao nhiêu?

K95 có nghĩa là hệ số đầm chặt đạt tối thiểu 0,95, tức khối lượng thể tích khô thực tế đạt ít nhất 95% giá trị khối lượng thể tích khô lớn nhất dùng làm chuẩn.

2. K98 có tốt hơn K95 không?

K98 thể hiện yêu cầu đầm chặt cao hơn K95. Tuy nhiên, công trình cần K95 hay K98 phải căn cứ vào thiết kế và chỉ dẫn kỹ thuật, không nên tự ý nâng hoặc giảm yêu cầu.

3. Công thức tính độ chặt K là gì?

Công thức:

K = γktt / γmax

Trong đó γktt là khối lượng thể tích khô ngoài hiện trường và γmax là khối lượng thể tích khô lớn nhất xác định bằng thí nghiệm đầm nén tương ứng.

4. Rót cát dùng để xác định gì?

Phương pháp rót cát giúp xác định thể tích hố đào ngoài hiện trường. Kết hợp thể tích hố, khối lượng vật liệu và độ ẩm mẫu sẽ tính được khối lượng thể tích khô thực tế.

5. Thí nghiệm Proctor có phải là thí nghiệm K không?

Không hoàn toàn.

Thí nghiệm đầm nén trong phòng được sử dụng để xác định giá trị khối lượng thể tích khô lớn nhất và độ ẩm tốt nhất.

Thí nghiệm hiện trường xác định khối lượng thể tích khô thực tế.

Sau đó hai giá trị được so sánh để tính hệ số K.

6. Khi nào độ chặt đất đạt yêu cầu?

Lớp vật liệu được xem là đạt về chỉ tiêu K khi kết quả thí nghiệm thỏa mãn yêu cầu độ chặt được quy định trong hồ sơ thiết kế, chỉ dẫn kỹ thuật và tiêu chuẩn áp dụng của công trình.

XIX. Kết luận

Độ chặt của đất K là chỉ tiêu quan trọng để đánh giá chất lượng đầm nén của đất và vật liệu nền móng ngoài hiện trường.

Trong đó, phương pháp rót cát là một trong những phương pháp phổ biến để xác định khối lượng thể tích khô thực tế đối với đất, đất gia cố, cấp phối đá dăm và nhiều vật liệu nền móng khác.

Quy trình tính toán cơ bản gồm:

Xác định thể tích hố → tính khối lượng thể tích tự nhiên → xác định khối lượng thể tích khô → so sánh với γmax → tính hệ số K.

Việc thực hiện đúng quy trình thí nghiệm, sử dụng γmax phù hợp và kiểm soát chính xác độ ẩm giúp kết quả K phản ánh đúng chất lượng lu lèn thực tế, từ đó hỗ trợ nhà thầu, tư vấn giám sát và chủ đầu tư nghiệm thu nền móng công trình chính xác hơn.
